本产品通过收集、测量电站内变压器组配件工作参数，并就地显示、远程传输，高位告警、低位告警、增速报警和反馈控制、10000 条数据记录功能，支持2路4-20ma电流输入，1路RS485输入。远程传输支持 3 路 4-20mA模拟量、1 路 RS485输出，支持U盘拷贝数据。设备功能和通讯协议符合《智慧变电站技术规范 第 4 部分：数字化表计》要求。
本产品适用于智慧变电站内变压器组配件工作参数的实时检测、告警、控制、传输、记录。

通过收集、测量电站内变压器组配件工作参数，实现数据的就地显示；
·具有数据远程功能，数据信号可转换为一路 RS485 数字通讯输出，通讯协议支持 Modbus、支持《智慧变电站技术规范 第 4 部分：数字化表计》的通讯协议要求； 每路模拟量输入同时转换为三路 4-20mA 模拟量输出；
·产品具有低位报警、高位报警、增速报警功能，每个报警的具有对应的继电器输出，可用于驱动其它控制设备；
·高位报警控制算法：信号值上升至高位报警触发值时，触发高位报警；触发高位报警后，信号值下降至高位报警取消值时，取消高位报警。
·低位报警控制算法：信号值下降至低位报警触发值时，触发低位报警；触发低位报警后，信号值上升至低位报警取消值时，取消低位报警；
·增速报警控制算法：连续两分钟信号值的升幅(比如可取第 120 秒与第60 秒之间的升幅，中间各时刻虽保持采样，但不参与增速报警控制)超过增速报警触发值时，触发增速报警。增速报警触发后，不可取消。装置重新上电后，恢复到初始状态；

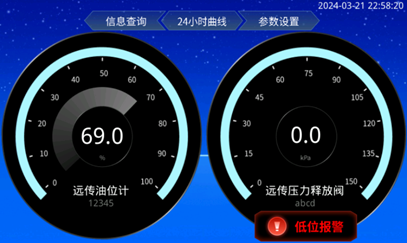

·可通过产品触摸屏就地设定工作参数；
·产品可保存每次采集的油位等信号，1 分钟 1 条，时间间隔可以设定，可存储 10000 条运行状态记录。存储空间满后，顺序覆盖最久数据。存储格式符合《智慧变电站技术规范 第 4部分：数字化表计》的存储要求。

· 电源输入电压：85-264VAC
·输入信号：2路4～20mA、1路RS485
·输出信号：6路4～20mA、1路RS485
·环境温度：-40～85℃
·防护等级：最高 IP67
·工作温度-10℃～70℃

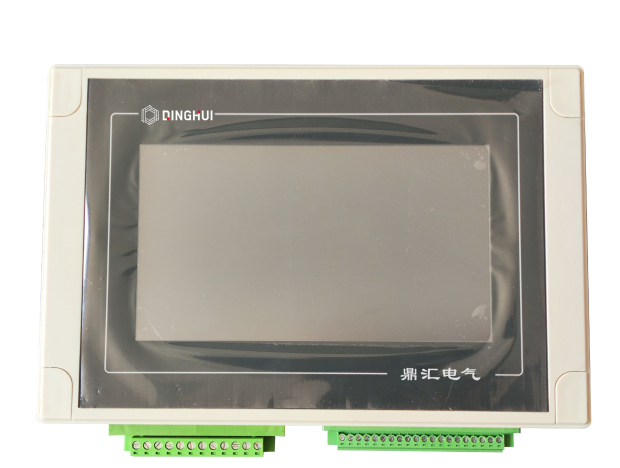

·显示采样7寸液晶屏
· U盘功能

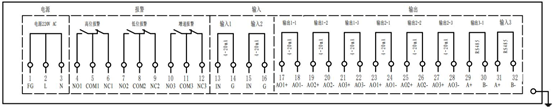

端子 1-L、2-N、3-FG：分别为火线、零线、保护地，连接交流电源 AC220V。
端子 4-NC1、5-COM1、6-NO1：为高位告警继电器输出的常闭、公共、常开端。
端子 7-NC2、8-COM2、9-NO2：为低位告警继电器输出的常闭、公共、常开端。
端子 10-NC3、11-COM3、12-NO3：为增速告警继电器输出的常闭、公共、常开端。
端子 13-IN、14-GND：为第一路模拟量输入端、地线。
端子 15-IN、16-GND：为第二路模拟量输入端、地线。
端子 17-AO1+、18-AO1-：为第 1-1 路模拟量输出的高端、低端。
端子 19-AO2+、20-AO2-：为第 1-2 路模拟量输出的高端、低端。
端子 21-AO3+、22-AO3-：为第 1-3 路模拟量输出的高端、低端。
端子 23-AO1+、24-AO1-：为第 2-1 路模拟量输出的高端、低端。
端子 25-AO2+、26-AO2-：为第 2-2 路模拟量输出的高端、低端。
端子 27-AO3+、28-AO3-：为第 2-3 路模拟量输出的高端、低端。
端子 29-A、30-B：RS485 接口，本机作为 Modbus 从机连接上位机
端子 31-A、32-B：RS485 接口，本机作为 Modbus 主机连接数字传感器
本机为从机，默认地址01，波特率9600，8位数据，无效验位。
